Orkiestra gra pięknie, dopóki trzyma rytm. W sieci rytmem jest 50 Hz. Gdy rytm zaczyna uciekać, PSE muszą reagować, zanim system straci stabilność.

Wyobraź sobie orkiestrę, w której nagle znika dyrygent. Przez chwilę muzycy grają jeszcze razem, z rozpędu. Potem jeden przyspiesza, drugi zwalnia, trzeci próbuje ich dogonić. Melodia się rozjeżdża i w kilka sekund z utworu zostaje chaos.

Europejski system elektroenergetyczny trochę przypomina taką orkiestrę. Grają w niej setki źródeł energii w wielu krajach, a wszystkie muszą trzymać jeden wspólny rytm, czyli częstotliwość.

Tempo wybija metronom ustawiony na 50 Hz, ale sam metronom nie wystarczy. Ktoś musi pilnować, żeby cała orkiestra grała równo. W polskiej części systemu tę rolę pełnią PSE.

Co właściwie oznacza 50 Hz

Herc to jednostka częstotliwości. Najprościej: mówi, ile razy coś powtarza się w ciągu sekundy. Raz na sekundę to 1 Hz, a pięćdziesiąt razy na sekundę to 50 Hz.

W europejskiej sieci pracujemy z prądem przemiennym. Napięcie i prąd nie mają cały czas jednego kierunku, jak w baterii. Zmieniają się cyklicznie: rosną, spadają, przechodzą przez zero i rosną w drugą stronę. I tak 50 razy na sekundę.

Nie chodzi więc o to, że prąd „płynie 50 razy”. Chodzi o to, że przebieg napięcia wykonuje 50 pełnych cykli w każdej sekundzie. To jest rytm, który musi utrzymać cały system.

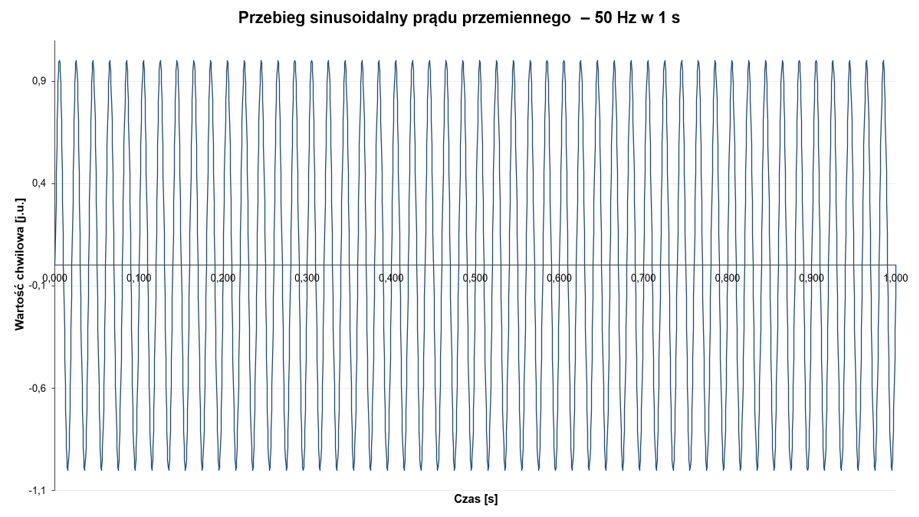

Uproszczony przebieg sinusoidalny prądu przemiennego o częstotliwości 50 Hz. W ciągu jednej sekundy fala wykonuje 50 pełnych cykli. Źródło: opracowanie własne

Skąd akurat 50 Hz

Na początku elektryfikacji nie było jednego standardu. Różne miasta, elektrownie i producenci używali różnych częstotliwości. To nie był przypadek, bo innej częstotliwości potrzebowało oświetlenie, innej duże maszyny, a jeszcze innej transformatory. Zbyt niska częstotliwość mogła powodować, że światło migotało i było męczące dla oka. Zbyt wysoka utrudniała pracę części ówczesnych maszyn, dlatego 50 Hz było kompromisem.

W Europie ta wartość dobrze mieściła się między potrzebami oświetlenia, maszyn i transformatorów, a w Ameryce Północnej utrwalił się inny standard, czyli 60 Hz. Potem zdecydowała skala. Gdy tysiące elektrowni, sieci i urządzeń pracują w jednym standardzie, bardzo trudno przejść na inny.

Dobrze pokazuje to Japonia. Wschodnia część kraju pracuje na 50 Hz, a zachodnia na 60 Hz. To pamiątka po początkach elektryfikacji, gdy różne części kraju wybrały urządzenia zgodne z różnymi standardami.

Dziś taki podział nadal ma znaczenie. Gdy energia przepływa między obiema częściami Japonii, trzeba zmienić jej częstotliwość. To pokazuje, że standardu w energetyce nie zmienia się tak łatwo jak ustawienia w telefonie.

Jak generator wytwarza rytm

W klasycznej elektrowni turbina obraca wał generatora. Turbinę może napędzać para, woda albo gazy spalinowe. Generator zamienia energię mechaniczną, czyli energię ruchu turbiny, na energię elektryczną. Najprościej: w generatorze ruch zamienia się w prąd, ale ten ruch musi mieć odpowiedni rytm. Wtedy generator wytwarza prąd o właściwej częstotliwości.

Nie trzeba zapamiętywać szczegółów konstrukcji. Wystarczy jedna zasada: generator przyłączony do sieci nie pracuje „po swojemu”, bo musi pracować w rytmie całego systemu. To trochę jak nowy muzyk, który dołącza do grającej orkiestry. Nie wystarczy, że zna nuty i ma dobry instrument, bo musi jeszcze wejść równo, w tym samym tempie co reszta. Zagra za wolno albo za szybko i od razu psuje brzmienie całości. Z generatorem jest podobnie: gdy pracuje w systemie, gra razem z innymi źródłami, a wszystkie muszą trzymać wspólny rytm.

Częstotliwość pokazuje, czy orkiestra gra równo

W systemie elektroenergetycznym produkcja i zużycie energii muszą się zgadzać praktycznie cały czas. To jedna z najważniejszych cech energii elektrycznej: nie da się jej łatwo przechować. Wodę można nalać do zbiornika. Węgiel można położyć na hałdzie. Paliwo można wlać do baku. Z energią elektryczną jest trudniej, bo w każdej chwili ktoś ją wytwarza i w każdej chwili ktoś ją zużywa. System musi to pogodzić tu i teraz. I tu pojawia się prosta zależność.

Jeśli zużycie rośnie, a produkcja nie nadąża, częstotliwość spada. Jeśli produkcja jest większa niż zużycie, częstotliwość rośnie. To tak, jakby orkiestra zaczęła grać odrobinę wolniej albo szybciej, niż wybija metronom.

Dlatego częstotliwość jest jednym z najszybszych sygnałów, że coś dzieje się z równowagą systemu. Sama nie mówi wszystkiego, ale od razu pokazuje, że ta równowaga zaczyna się zmieniać. Stabilne 50 Hz oznacza, że produkcja i zużycie są blisko równowagi, a odchylenie oznacza, że coś tę równowagę naruszyło. I tu ważna rzecz: łatwo wyobrazić sobie duże skoki częstotliwości, ale w normalnej pracy systemu nie o takie sytuacje chodzi.

Operatorzy pilnują zmian znacznie mniejszych, często rzędu miliherców. Jeden miliherc to jedna tysięczna herca. Zmiana z 50 Hz na 49,98 Hz to tylko 20 miliherców. Dla odbiorcy to niezauważalne: światło nie zacznie mrugać, a komputer nie przestanie działać. Ale dla operatora to już sygnał: równowaga lekko się przesuwa i trzeba sprawdzić, co dzieje się dalej. Dobry dyrygent działa podobnie: nie czeka, aż orkiestra rozjedzie się na dobre, tylko koryguje tempo drobnym ruchem ręki, gdy problem dopiero się zaczyna.

Jak system pilnuje rytmu

Kiedyś pierwsza reakcja była mechaniczna. Przy turbinach pracowały regulatory prędkości. Gdy maszyna zwalniała, regulator zwiększał dopływ energii: więcej pary, więcej wody, więcej paliwa. To trochę jak tempomat: pod górę dodaje mocy, z górki ją ogranicza. Dziś fizyka jest ta sama, zmieniły się tylko narzędzia. Pierwsza reakcja jest bardzo szybka, bo pomaga bezwładność wirujących mas i automatyka pracująca lokalnie.

Potem wchodzą kolejne poziomy regulacji. Część działa automatycznie, część uruchamia operator, część wiąże się z rynkiem usług bilansujących i rezerwami mocy. Dla odbiorcy to wszystko jest niewidoczne: w domu po prostu działa światło, komputer się nie wyłącza, fabryka pracuje. Ale za tym spokojem stoi ciągłe pilnowanie równowagi.

Co robi dyrygent sieci

Wróćmy do dyrygenta. W polskiej części połączonego systemu elektroenergetycznego Europy kontynentalnej tę rolę pełnią PSE. Odpowiadamy za pracę Krajowego Systemu Elektroenergetycznego i jego współpracę z systemami sąsiednimi. Najprościej: pilnujemy, żeby energia wprowadzana do sieci zgadzała się z energią, którą odbiorcy w tej samej chwili z niej pobierają.

Rzecz w tym, że dyrygent sieci nie prowadzi utworu zapisanego od pierwszej do ostatniej nuty. Ten utwór zmienia się w trakcie grania. Gdzieś wypada z pracy źródło energii, gdzieś rośnie zapotrzebowanie, gdzieś zmienia się generacja z wiatru albo słońca. Operator musi reagować od razu, ale nie improwizuje dowolnie. Działa według zasad, które mają utrzymać rytm całego systemu.

Dlatego częstotliwość nie jest tylko parametrem technicznym. To informacja o bezpieczeństwie pracy całego systemu.

Co się dzieje, gdy rytm ucieka

Wyobraźmy sobie, że orkiestra zaczyna tracić tempo. Raz gra trochę za szybko, raz trochę za wolno. W sieci oznacza to, że częstotliwość oddala się od 50 Hz. Jeśli w systemie jest za dużo energii w stosunku do zużycia, częstotliwość rośnie, a jeśli energii jest za mało, częstotliwość spada. W obu przypadkach system musi szybko wrócić do równowagi.

W normalnych warunkach reakcja zaczyna się bardzo wcześnie. Działa automatyka, a wytwórcy zwiększają albo ograniczają moc. PSE korzystają z dostępnych rezerw i uruchamiają działania, które pomagają przywrócić równowagę. Chodzi o to, żeby lokalny problem nie zaczął wpływać na większą część systemu.

Gdyby częstotliwość oddaliła się zbyt mocno od bezpiecznego zakresu, zaczęłyby działać zabezpieczenia. Mogłyby odłączać urządzenia, a w skrajnych sytuacjach także źródła wytwórcze. To nie jest błąd, tylko celowe działanie ochronne. Dla dużych maszyn zbyt duża lub zbyt mała prędkość pracy oznacza ryzyko drgań, naprężeń i uszkodzeń, dlatego czasem lepiej odłączyć jedno urządzenie, niż dopuścić do większych strat. Ale każde odłączenie zmienia równowagę systemu, a jeśli takich zdarzeń jest dużo i następują jedno po drugim, sytuacja może się skomplikować. W skrajnym przypadku system może podzielić się na mniejsze części, z których każda musi samodzielnie odzyskać równowagę.

Najkrócej: niestabilna częstotliwość to nie „trochę szybszy” albo „trochę wolniejszy” prąd. To sygnał, że system oddala się od normalnego zakresu pracy.

Dlatego dyrygent nie czeka, aż orkiestra straci rytm. Reaguje wtedy, gdy tempo dopiero zaczyna uciekać.

Dlaczego rola strażnika częstotliwości będzie coraz ważniejsza

Przez wiele lat rytm systemu był mocno związany z dużymi generatorami synchronicznymi. Miały one wirujące masy, które naturalnie pomagały stabilizować częstotliwość.

Dziś system się zmienia. Rośnie udział źródeł odnawialnych, magazynów energii, energoelektroniki i bardziej elastycznych odbiorców. To nie znaczy, że system działa gorzej. Działa inaczej i potrzebuje innych narzędzi. Wiatr i fotowoltaika wnoszą czystą energię, ale ich praca zależy od pogody. Dlatego system potrzebuje coraz lepszych prognoz, rezerw, automatyki, magazynów i połączeń transgranicznych. Im częściej zmienia się produkcja i zużycie energii, tym ważniejsze staje się pilnowanie rytmu.

Wróćmy więc do orkiestry z początku. Bez rytmu nie ma utworu. Bez częstotliwości nie ma działającej sieci. A sam metronom nie wystarczy, bo ktoś musi pilnować, żeby orkiestra przy nim grała równo. W polskiej części systemu robią to PSE. Dlatego można nas nazwać strażnikiem częstotliwości. Pilnujemy tempa, którego na co dzień nikt nie słyszy, ale od którego zależy praca całego systemu.
